Зашто се неповратни вентили сматрају кључним аутоматским компонентама у системима за контролу индустријских флуида?

У индустријским системима за контролу флуида,неповратни вентилису кључне аутоматске компоненте дизајниране да спрече случајни повратни ток медијума, штитећи опрему као што су пумпе и мотори и обезбеђујући стабилност индустријских процеса. Као професионални произвођач са напредним производним могућностима и глобалним извозним искуством,Компанија Тиањин Милестоне Валвефокусира се на обезбеђивање неповратних вентила високих перформанси и других индустријских вентила како би се задовољиле различите индустријске потребе. Дакле, да ли разумете неповратне вентиле?

Шта је неповратни вентил?

A неповратни вентилје аутоматски вентил чији затварајући део (кружни диск вентила) ради под сопственом тежином и притиском течности. Његова примарна функција је да спречи повратни ток медијума, што га чини незаменљивом компонентом у системима за транспорт флуида у различитим индустријама. За разлику од ручних или полуаутоматских вентила, неповратни вентили не захтевају спољни извор напајања — њихов рад је у потпуности вођен динамичким притиском самог медијума, обезбеђујући у реалном времену и поуздану превенцију повратног тока.

Основне функције неповратних вентила

Спречавање повратног тока медијума: Ово је најосновнија функција. У системима цевовода, неповратни вентили спречавају повратни ток медија када систем падне, избегавајући прекиде у производњи.

Заштита пумпи и погонских мотора: Повратни ток може проузроковати преокрет пумпи, потенцијално оштетити унутрашње компоненте и преоптеретити погонски мотор, што резултира скупим застојима. Неповратни вентили се затварају одмах по повратном току, елиминишући овај ризик.

Безбедно испуштање медијума из контејнера: У резервоарима за складиштење или посудама под притиском, неповратни вентили контролишу једносмерни ток медија, обезбеђујући безбедно пражњење и спречавајући повратни ток сифона или контаминацију.

Безбедна изолација: Неповратни вентили се користе заједно са засуновима за формирање двоструког система заштите. На пример, у цевоводима високог притиска, неповратни вентили спречавају повратни ток, док засуни омогућавају ручну изолацију ради одржавања, чиме се побољшава укупна безбедност система.

Врсте неповратних вентила: подизни и закретни вентили

На основу кретања диска вентила, неповратни вентили се углавном деле на неповратне вентиле за подизање и закретне неповратне вентиле. Сваки тип има своје јединствене структурне карактеристике и сценарије примене, погодне за различите индустријске потребе.

Подигните контролни вентил

Структура неповратног вентила за подизање је слична оној код засутног вентила, али му недостаје стабло вентила које покреће диск вентила. Диск вентила се помера вертикално (горе и доле) дуж седишта вентила да контролише проток.

Принцип рада

Процес отварања: Када медијум тече од улазног краја (доња страна) ка излазном крају (горња страна), улазни притисак гура диск вентила нагоре, превазилазећи комбиновани отпор сопствене тежине диска вентила и трења протока. Ово подиже диск вентила са седишта вентила, омогућавајући медијуму да несметано пролази.

Процес затварања: Ако медијум покуша да тече уназад, обрнути притисак гура диск вентила надоле. Затим, под сопственом тежином и обрнутим притиском, диск вентила чврсто притиска на седиште вентила, затварајући цевовод и спречавајући повратни ток.

Кључне предности

Брз одзив на затварање, идеалан за системе са честим променама притиска.

Висока прецизност заптивања када је затворен, погодан за медије са ниским захтевима за цурење.

Типичне апликације

Системи водоснабдевања и одводње.

Цевоводи напојне воде и парни системи у електранама.

Сектори лаке индустрије који захтевају изузетно високу чистоћу медијума.

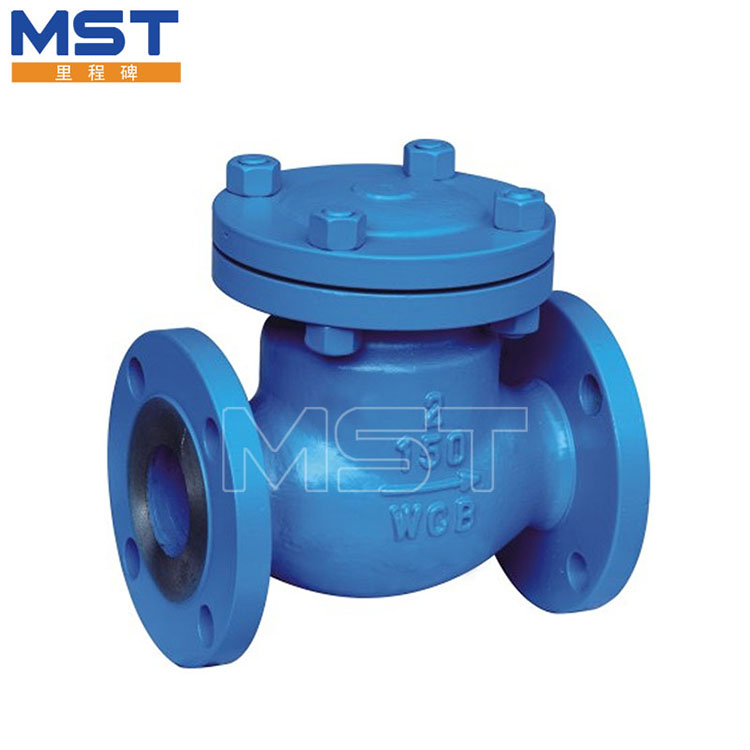

Неповратни вентил заокретног типа

Закретни неповратни вентил има диск који је нагнут и постављен на ротирајућу осу (обично се налази у близини седишта вентила). Диск се окреће око ове осе да би се отворио или затворио, уместо да се помера вертикално.

Принцип рада

Процес отварања: Када медијум тече у правцу напред, његов притисак гура диск да се окрене од седишта вентила, стварајући пролаз за медијум. Угао закретања диска је одређен брзином протока медијума - веће брзине протока резултирају већим углом отварања, минимизирајући отпор протоку.

Процес затварања: Када дође до повратног тока, обрнути притисак медија гура диск да се окрене назад ка седишту вентила. Диск затим затвара седиште под притиском уназад, заустављајући повратни проток. Принцип рада је сличан неповратном вентилу типа дизања, али замахни покрет смањује силу удара током затварања, продужавајући радни век вентила.

Кључне предности

Низак отпор протока, што га чини погодним за цевоводе великог пречника или системе високог протока.

Једноставна структура, лако одржавање и јака прилагодљивост медијима са малим нечистоћама (нпр. отпадне воде, сирова нафта).

Типичне апликације

Нафтоводи и гасоводи.

Системи топлотног снабдевања.

Металуршка индустрија.
